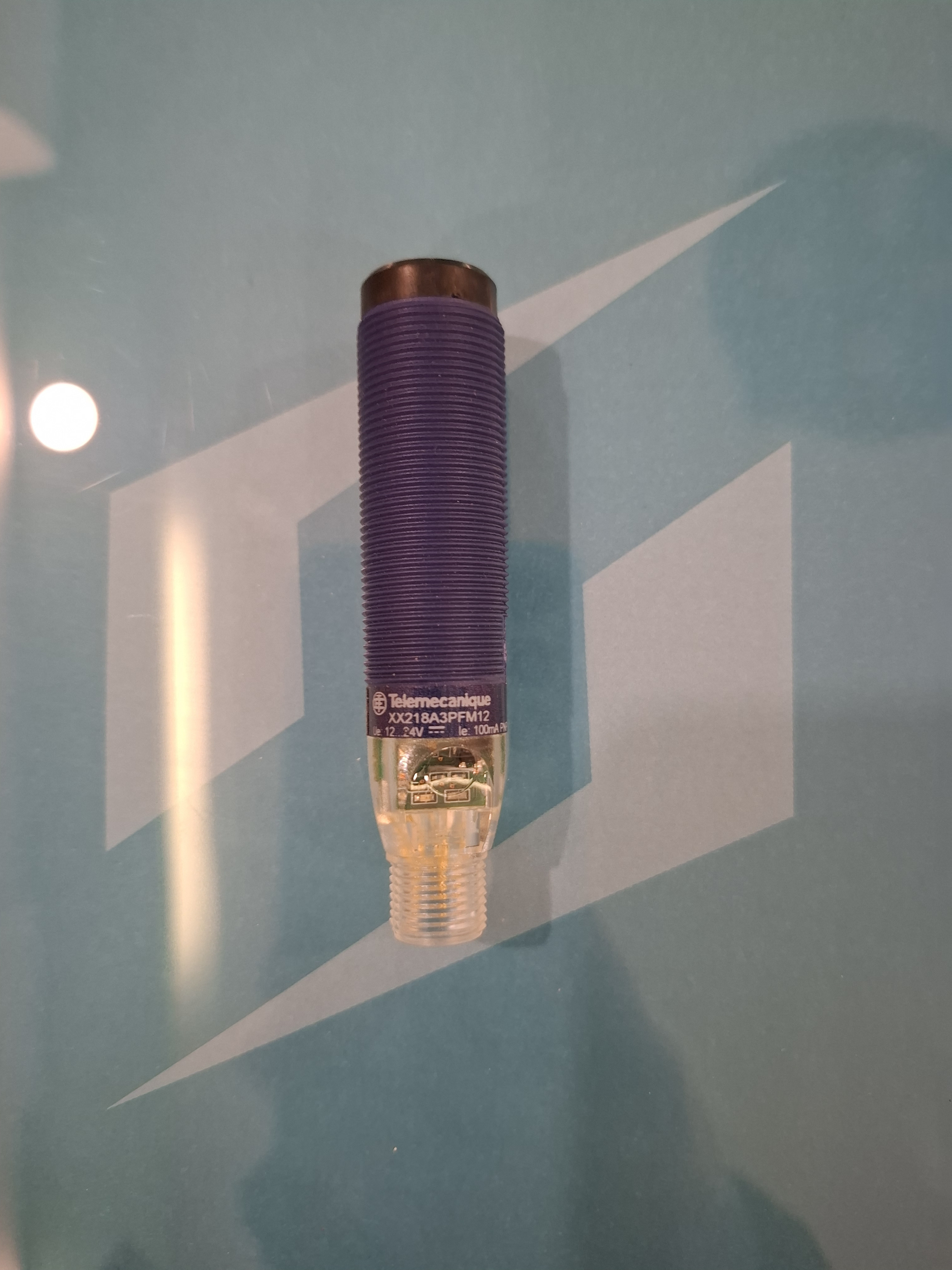

سنسور التراسونیک مدل XX218A3PFM12 برند تله مکانیک یکی از محصولات سری XX2 است که برای تشخیص بدون تماس و کنترل سطح در سیستم‌های صنعتی طراحی شده است. این مدل دارای بدنه استوانه‌ای M18 بوده و با ارسال امواج التراسونیک، فاصله جسم یا سطح ماده را تشخیص می‌دهد. برد نامی سنسور 0.5 متر است و محدوده قابل تنظیم آن از 51 تا 508 میلی‌متر در نظر گرفته شده است.

این مدل به‌طور مشخص برای پایش دو سطح پرشدگی طراحی شده و می‌تواند در مخازن، سیستم‌های پر کردن و ماشین‌آلاتی که نیاز به کنترل سطح بدون تماس دارند مورد استفاده قرار گیرد. خروجی سنسور از نوع PNP با عملکرد Normally Open یا NO بوده و اتصال آن از طریق کانکتور نری M12 چهارپین انجام می‌شود.

نحوه عملکرد و محدوده تشخیص

سنسور التراسونیک XX218A3PFM12 برای تشخیص جسم نیازی به تماس مستقیم با هدف ندارد. سنسور یک موج صوتی با فرکانس بالا به سمت هدف ارسال می‌کند و پس از برخورد موج به سطح، بازتاب آن را دریافت می‌کند. با بررسی زمان رفت و برگشت موج، حضور جسم یا قرار گرفتن سطح در محدوده تنظیم‌شده تشخیص داده می‌شود.

این روش برای کاربردهایی مناسب است که رنگ جسم یا شفافیت آن نباید عامل اصلی تشخیص باشد. برای مثال در کنترل سطح مواد یا تشخیص ظروف می‌توان از سنسور التراسونیک استفاده کرد، البته شکل و زاویه سطح همچنان روی کیفیت بازتاب موج تأثیر دارند.

محدوده تشخیص این مدل از 51 تا 508 میلی‌متر است و فاصله صفر تا 51 میلی‌متر به‌عنوان ناحیه کور در نظر گرفته می‌شود. بنابراین هنگام نصب باید فاصله کافی میان سنسور و بالاترین سطح هدف وجود داشته باشد. زاویه پرتو سنسور حدود 6 درجه و فرکانس کاری آن 300 کیلوهرتز است. حداکثر زمان پاسخ نیز حدود 15 میلی‌ثانیه اعلام شده است.

قابلیت Remote Teach نیز امکان تنظیم محدوده عملکرد بر اساس شرایط واقعی دستگاه را فراهم می‌کند. این موضوع به‌خصوص در کنترل سطح اهمیت دارد، زیرا فاصله سنسور تا ماده در هر مخزن یا ماشین متفاوت است.

خروجی، تغذیه و اتصال الکتریکی

مدل XX218A3PFM12 دارای خروجی دیجیتال PNP از نوع NO است. در زمان فعال شدن سنسور، خروجی مثبت برای ورودی کنترلر یا PLC فراهم می‌شود. به همین دلیل پیش از جایگزینی این سنسور با مدل دیگر باید نوع ورودی PLC بررسی شود تا با خروجی PNP سازگار باشد.

ولتاژ نامی سنسور 12 تا 24 ولت DC است و محدوده مجاز تغذیه آن از 10 تا 28 ولت DC اعلام شده است. مصرف جریان خود سنسور حدود 40 میلی‌آمپر بوده و حداکثر جریان سوئیچینگ خروجی به 100 میلی‌آمپر می‌رسد. حفاظت در برابر اتصال کوتاه، اضافه‌بار و اتصال معکوس پلاریته نیز برای آن در نظر گرفته شده است.

اتصال سنسور از طریق کانکتور M12 چهارپین انجام می‌شود. پین 1 برای ولتاژ مثبت، پین 3 برای منفی تغذیه، پین 4 برای خروجی و پین 2 برای ورودی Teach استفاده می‌شود. استفاده از کانکتور M12 باعث می‌شود تعویض یا جداسازی سنسور در زمان سرویس تجهیزات نسبت به مدل‌های دارای کابل ثابت ساده‌تر باشد.

طراحی بدنه و شرایط استفاده صنعتی

بدنه سنسور التراسونیک XX218A3PFM12 به‌صورت استوانه‌ای با رزوه M18 × 1 طراحی شده است. استفاده از استاندارد M18 باعث می‌شود نصب سنسور روی براکت‌ها و قسمت‌های مختلف ماشین ساده باشد و فضای زیادی نیز اشغال نشود.

بدنه اصلی از Valox و قسمت جلویی سنسور از اپوکسی ساخته شده است. درجه حفاظت IP67 نیز برای این مدل در نظر گرفته شده که آن را برای محیط‌های صنعتی دارای گردوغبار و رطوبت مناسب می‌کند. البته کانکتور و کابل مورد استفاده هم باید از حفاظت متناسبی برخوردار باشند تا حفاظت کلی اتصال حفظ شود.

روی سنسور نشانگرهای LED نیز وجود دارند. LED سبز وضعیت تغذیه، LED زرد وضعیت خروجی و LED دو رنگ وضعیت تنظیم سنسور را نمایش می‌دهد. این نشانگرها هنگام نصب و عیب‌یابی کمک می‌کنند وضعیت عملکرد دستگاه سریع‌تر بررسی شود.

کاربرد سنسور XX218A3PFM12

یکی از مهم‌ترین کاربردهای این محصول، کنترل سطح مواد در مخازن و سیستم‌های پر کردن است. سنسور می‌تواند در بالای مخزن نصب شود و با تغییر فاصله میان سطح ماده و سنسور، رسیدن سطح به محدوده تنظیم‌شده را تشخیص دهد. سپس خروجی آن به PLC ارسال می‌شود تا فرمان لازم برای پمپ، شیر یا تجهیزات دیگر صادر شود.

این مدل برای کنترل دو سطح پرشدگی طراحی شده است و به همین دلیل در ماشین‌آلات پر کردن ظروف، تجهیزات نگهداری مواد و سیستم‌های کنترل سطح کاربرد دارد. علاوه بر آن، در شرایط مناسب می‌توان از سنسور برای تشخیص حضور اجسام نیز استفاده کرد.

در زمان نصب باید ناحیه کور 51 میلی‌متری و زاویه پرتو سنسور در نظر گرفته شود. همچنین دیواره مخزن، لوله یا سایر تجهیزات نباید در مسیر اصلی موج التراسونیک قرار بگیرند، زیرا بازتاب آنها می‌تواند روی تشخیص هدف اثر بگذارد.

خرید و قیمت سنسور التراسونیک XX218A3PFM12

قبل از خرید سنسور التراسونیک مدل XX218A3PFM12 بهتر است محدوده تشخیص، نوع خروجی و شرایط نصب با سیستم موجود تطبیق داده شوند. برد 51 تا 508 میلی‌متر، خروجی PNP NO، تغذیه 12 تا 24 ولت DC و کانکتور M12 چهارپین از مهم‌ترین مواردی هستند که باید پیش از انتخاب بررسی شوند.

اگر محصول برای جایگزینی سنسور موجود خریداری می‌شود، بهتر است کد XX218A3PFM12 به‌طور کامل با مدل نصب‌شده روی دستگاه تطبیق داده شود. مدل‌های سری XX ممکن است از نظر ظاهری شبیه باشند اما در نوع خروجی، برد تشخیص یا کاربرد تفاوت داشته باشند.

قیمت سنسور التراسونیک مدل XX218A3PFM12 با توجه به موجودی بازار و شرایط تأمین متغیر است. برای استعلام دقیق بهتر است شماره فنی کامل محصول ارائه شود تا همین مدل با مشخصات درست بررسی شود.

جمع‌بندی

سنسور التراسونیک مدل XX218A3PFM12 برند تله مکانیک یک سنسور M18 برای تشخیص بدون تماس و کنترل سطح است که محدوده عملکرد آن از 51 تا 508 میلی‌متر قابل تنظیم است. خروجی PNP از نوع NO، تغذیه 12 تا 24 ولت DC، اتصال M12 و درجه حفاظت IP67 از مهم‌ترین ویژگی‌های این مدل هستند.

در مجموع، سنسور التراسونیک XX218A3PFM12 برای سیستم‌هایی که به کنترل سطح یا تشخیص بدون تماس در فاصله حدود نیم متر نیاز دارند گزینه مناسبی است. طراحی صنعتی، امکان Remote Teach و قابلیت پایش دو سطح پرشدگی باعث شده این مدل برای استفاده در مخازن و ماشین‌آلات اتوماسیون کاربردی باشد.
